「在百元級門禁機上做網路通訊，最天真的想法就是以為網路永遠很順；真正的工業級架構，是把每一天都當作『隨時會斷網、隨時會被拔插頭』的世界末日來設計。」
前面幾篇我們把高通驍龍 QM215（4 顆 A53、2GB RAM）的系統瘦身與相機零拷貝榨到了極致。但當門禁機掛上工廠大門時，現場的網路比晶片更慘：設備躲在企業內網深處（192.168.1.X 無公網 IP）、網路線隨時被拔、DNS 動輒卡死 30 在邊緣 IoT 系統中，WebSocket 與 RESTful API 到底該如何精準分工，做到「0.1 秒即時開門、零記憶體負擔、斷網 3 天也能穩健重連」！
一、 為什麼必須用 WebSocket？
在邊緣設備中，HTTP 短輪詢（Polling）在工廠現場會立刻遇到兩大死穴：
1. 延遲與伺服器當機的死循環
- 5 秒輪詢：訪客按鈴平均乾等 2.5 秒，體驗極差；
- 200ms 輪詢：全廠 100 台設備每秒產生 500 次請求，高達 4 個 RTT 的 TCP/TLS 握手瞬間打爆地端小伺服器。
2. 內網 NAT 穿透困境
門禁機無公網 IP，雲端伺服器完全無法主動發起 HTTP POST 發送開門指令。設備必須在開機時主動向伺服器建立 WebSocket 長連線，在防火牆上鑿出永久雙向通道（Pinhole）：
- 下行即時控制：0.1 秒遠端開門、即時註銷離職員工、訪客動態密碼驗證；
- 上行即時回報：刷臉打卡抓拍照即時上傳、防拆機警報；
- 通道保活：15 秒輕量心跳維持防火牆通道暢通。
二、 為什麼大檔案不能進 WebSocket？RESTful API 的不可替代性
如果把所有功能全部塞進 WebSocket，現場會立刻引發嚴重的開門卡死事故。RESTful API 有其專屬戰場：
1. 第三方系統（SAP / HR 考勤）標準無縫對接
由伺服器提供標準 RESTful API（如 POST /api/v1/users 新增員工、GET /api/v1/events 批次匯出），客戶用最熟悉的 HTTP 即可串接，無需在他們的系統維護脆弱的長連線。
2. 50MB 韌體升級與大檔案下載
50MB APK 更新檔、3D 鏡頭韌體與高解析度照片批次下載，必須走標準 HTTP 進行分段流式傳輸與斷點續傳。
3. 防禦 TCP 隊頭阻塞（高速公路塞車效應）
WebSocket 底層為單一 TCP 連線。若將 50MB 韌體塞進 WebSocket，會瞬間佔滿整條連線；此時若突發「緊急開門」指令，開門封包被迫排在 50MB 檔案後面等幾十秒，導致門打不開！
將「大檔案傳輸（HTTP REST）」與「即時信令（WebSocket）」物理隔離，是保證 0.1 秒秒開門的關鍵底線。
三、 資料傳輸大瘦身：為何選「Protobuf over WebSocket」？
1. Base64 讓記憶體直接爆掉
早期將現場照片轉為 Base64 字串塞進 JSON 傳輸：
- 體積膨脹 33%，浪費頻寬；
- 一張 150KB JPEG 轉成 Base64 會在 Java 記憶體產生 200KB 的 String 垃圾。尖峰期頻繁觸發垃圾回收（GC），相機預覽直接從 30fps 掉到個位數導致人臉丟幀。
2. 為什麼不直接上全套 gRPC？（Web 瀏覽器直連硬傷）
- 瀏覽器天然限制：警衛室 Chrome 大螢幕需看即時通行。根據 W3C 標準，瀏覽器 JS 無法取得 HTTP/2 底層 Framing 與 gRPC 依賴的
Trailers（尾隨標頭），Chrome 永遠無法原生直連 gRPC； - Envoy 維運災難：若硬上 gRPC，必須在地端機房額外架設 Envoy Proxy 伺服器做轉譯，多一個組件就多一個當機點；
- 老舊防火牆地雷：企業內網老舊代理對 HTTP/2 二進位多工串流支援極差，常誤判為攻擊直接掐斷。
3. 最佳解答：Protobuf over WebSocket 全棧大一統
維持單一 8082 WebSocket 埠號，Payload 全面換成 Google Protocol Buffers：
syntax = "proto3";
package com.kuke.gate;
message PassEventPacket {
string device_id = 1;
int64 timestamp = 2;
string user_id = 3;
bool is_authorized = 4;
// 原生二進位 byte 陣列直入，0 Base64、0 額外字串記憶體垃圾！
bytes rgb_image = 5;
bytes ir_image = 6;
bytes depth_image = 7;
}
- 門禁機端：JPEG 位元組直接塞進 Protobuf，Java 記憶體垃圾歸零，封包比 JSON 小 60%；
- 警衛室 Web 端：Chrome 瀏覽器原生
new WebSocket()直連，掛載protobuf.js一行代碼解碼，零 Envoy 代理依賴！
四、 邊緣裝置的穩定性實戰：主流設計怎麼做？
1. HandlerThread 單執行緒事件排隊
網路連線（DNS 解析、TCP 握手、心跳）交由專屬 HandlerThread 在背景單行道依序排隊：
- UI 零延遲：UI 呼叫僅丟 Message 排隊，0.01ms 立刻返回；
- 內部狀態封閉：Socket 實體完全封裝在背景執行緒中，免除複雜跨執行緒加鎖。
public class WebSocketWorkerManager {
private static final int MSG_CONNECT = 1;
private static final int MSG_SEND_EVENT = 2;
private static final int MSG_HEARTBEAT = 3;
private final HandlerThread workerThread;
private final Handler workerHandler;
private final AtomicBoolean isConnected = new AtomicBoolean(false);
private WebSocketClient webSocketClient;
public WebSocketWorkerManager() {
workerThread = new HandlerThread("WebSocket-Worker");
workerThread.start();
workerHandler = new Handler(workerThread.getLooper()) {
@Override
public void handleMessage(@NonNull Message msg) {
switch (msg.what) {
case MSG_CONNECT:
handleConnect((String) msg.obj);
break;
case MSG_SEND_EVENT:
handleSendEvent((byte[]) msg.obj);
break;
case MSG_HEARTBEAT:
handleHeartbeat();
break;
}
}
};
}
/** UI 呼叫：僅丟 Message 排隊，0.01ms 返回 */
public void connect(String serverUrl) {
workerHandler.obtainMessage(MSG_CONNECT, serverUrl).sendToTarget();
}
/** 快速查詢：0 奈秒無鎖讀取快照 */
public boolean isConnected() { return isConnected.get(); }
/** 上傳通行抓拍：直接丟 byte 陣列排隊 */
public void sendPassEvent(byte[] protobufBytes) {
workerHandler.obtainMessage(MSG_SEND_EVENT, protobufBytes).sendToTarget();
}
private void handleConnect(String url) {
webSocketClient = new WebSocketClient(URI.create(url)) {
@Override
public void onOpen(ServerHandshake handshakedata) {
isConnected.set(true);
workerHandler.sendEmptyMessageDelayed(MSG_HEARTBEAT, 15000);
}
@Override
public void onClose(int code, String reason, boolean remote) {
isConnected.set(false);
}
};
webSocketClient.connect();
}
private void handleSendEvent(byte[] data) {
if (isConnected.get() && webSocketClient != null) webSocketClient.send(data);
}
private void handleHeartbeat() {
if (isConnected.get() && webSocketClient != null) {
webSocketClient.send(ProtobufHelper.buildHeartbeatPacket());
workerHandler.sendEmptyMessageDelayed(MSG_HEARTBEAT, 15000);
}
}
}
2. 斷網後的分批補傳機制（LIMIT 20）
若斷網 3 天累積數千筆打卡，網路恢復時設備每次僅上傳 20 筆，等伺服器回傳確認（ACK）寫入成功後才繼續撈下一批，平穩消化歷史資料，防記憶體爆掉。
3. 重連隨機延遲（Jitter）防連線風暴
伺服器重啟時，採用「指數退避 ＋ 隨機加減 500ms」，徹底錯開數百台設備的重連請求，避免瞬間打垮伺服器。

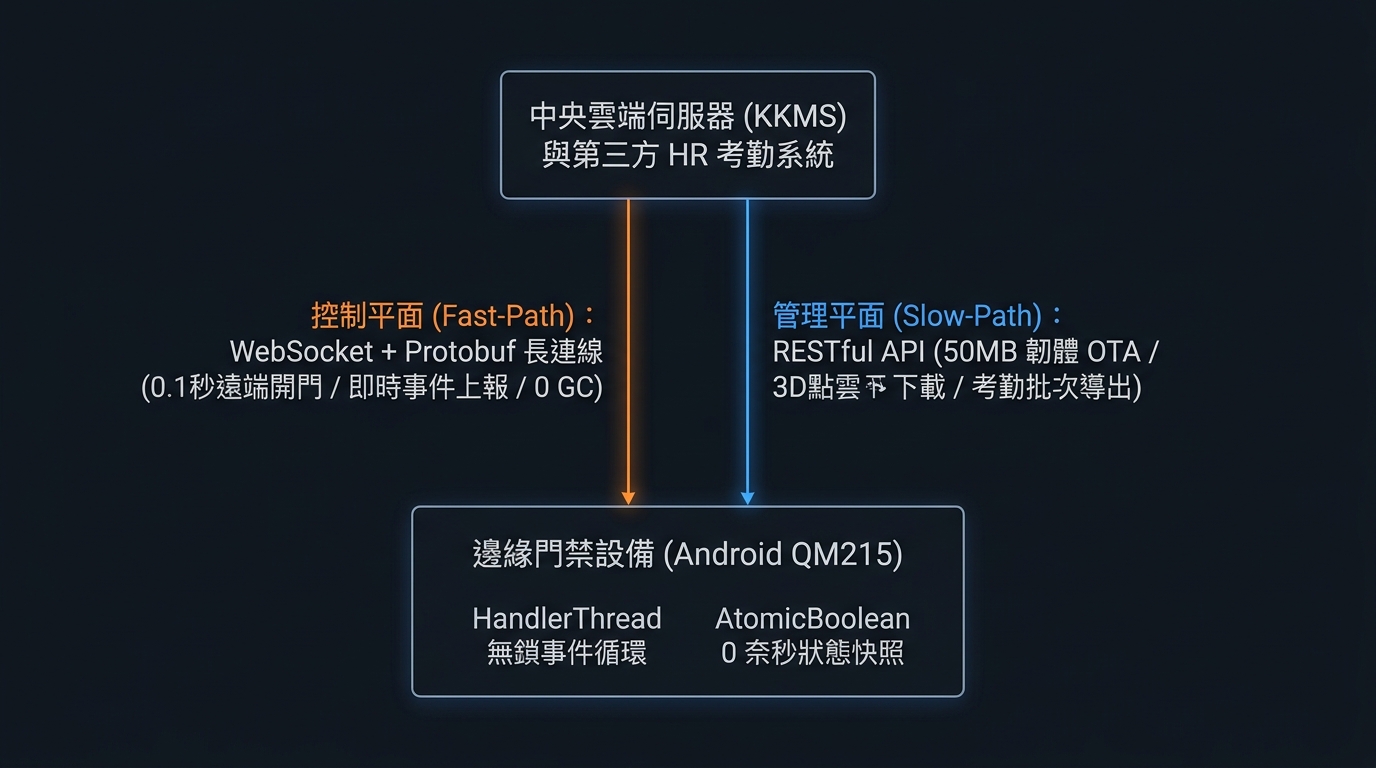

- WebSocket 負責「快與即時」：穿透內網，專注於 0.1 秒即時開門、刷臉回報與 Protobuf 低延遲傳輸；
- RESTful API 負責「穩與通用」：處理第三方 HR 對接、50MB 韌體升級，隔離大檔案防禦隊頭阻塞；
- 邊緣端以 HandlerThread 與分批機制當防線：背景單執行緒排隊守護 UI，分批補傳與 Jitter 抵禦斷網衝擊。
參考文獻與出處（References）
- gRPC 官方團隊架構文件：gRPC-Web Official Documentation & Specification (GitHub:
grpc/grpc-web, State of gRPC in the Browser) - WHATWG Fetch Living Standard：Fetch API Specification – Section on HTTP/2 Framing and Trailer Header Limitations in Browsers
- IETF RFC 6455：The WebSocket Protocol – Protocol Upgrade & Multiplexing Specifications
