Android 爛裝置想跑人臉辨識11 – ToF RAW12 轉 3D 點雲

在人臉辨識門禁機的真實專案中，除了默默在背景刷臉開門，很多高端客戶（特別是科技園區、展覽館或金融金庫）會提出一個極具科技感的需求：

在螢幕上即時呈現賽博龐克風格的 3D 點雲人臉（Point Cloud View），並支援手指滑動旋轉。

普通 RGB 鏡頭拍到的只是 2D 平面像素，而 Sony iToF 深度鏡頭吐出來的是整片 3D 空間的物理座標。

但算盤一撥，小學算術立刻敲碎了所有浪漫幻想：

一張 640×480 的深度影像，整整包含 307,200 個像素點。

每個點都要做 4 相位解調、三角函數（Atan2）、平方根開方與透視投影轉換。要把 Sony IMX516 吐出的原始生肉雜訊資料（RAW12），在 1.3GHz 的弱晶片上解算出精準的 3D 點雲與 IR 灰階圖，並以 30fps 即時渲染出來——

如果照著一般教科書寫個雙重 for 迴圈慢慢算，單幀耗時超過 50 毫秒！門禁機當場卡死在 15fps 以下，人臉辨識直接崩潰。

這篇就來深度拆解我們如何用 5 道工序、ARM NEON 向量化 與 OpenGL ES 著色器，把這 30 萬個點的解算時間從 50ms 硬生生壓進 3ms！

一、 iToF 物理本質：把光速映射成幾何向量

光速每秒 30 萬公里。光線從鏡頭發射打到人臉再彈回，只花了約 2 奈秒（0.000000002 秒）。普通微處理器根本按不出這種極速碼錶。

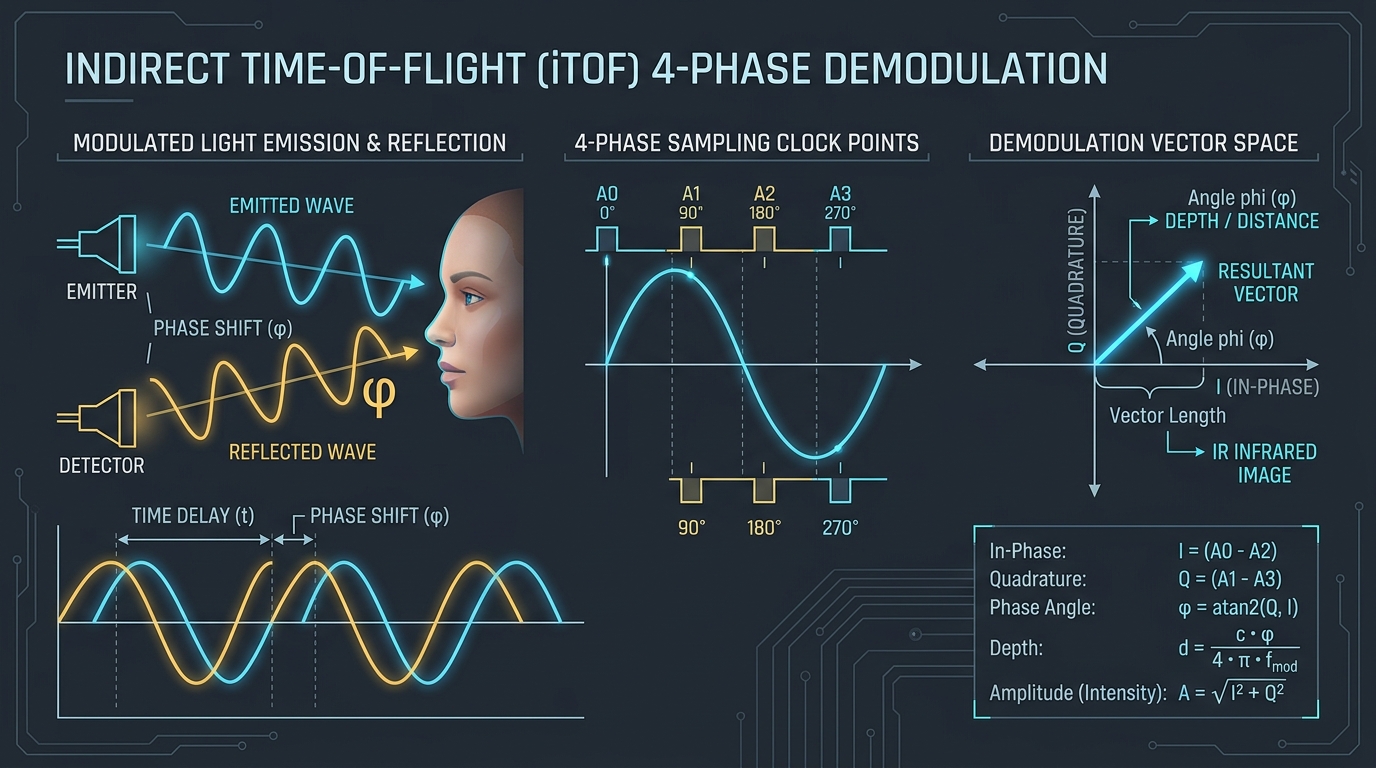

Sony iToF 採用的是 間接飛行時間法（Indirect ToF）：
發射特定頻率調變的紅外光波，並在 0°、90°、180°、270° 四個相位（A0, A1, A2, A3）分別積分取樣。

透過物理公式：

I = (A0 – A2)
Q = (A1 – A3)
相位差 φ = atan2(Q, I)
距離 d = (c / 4πf) * φ

把看不見的奈秒光速，轉化為單純的差分與三角函數運算。

二、 3D 點雲的 5 道極致工序

把 Sony 640×1920 的 RAW12 原始資料變成螢幕上的 3D 旋轉點雲，在專案中經過了 5 道精密工序：

工序 1：C++ 物理幾何解算（產出 4 平面連續資料 `pCloud`）

在 RawToDepthSDK 中，C++ 解算出包含 122.8 萬個 float 的一維連續陣列（640x480x4）：

[0 ~ 307,199]：X 空間座標（公尺）
[307,200 ~ 614,399]：Y 空間座標（公尺）
[614,400 ~ 921,599]：Z 物理深度（公尺）
[921,600 ~ 1,228,799]：IR 紅外反射強度

工序 2：空間過濾與背景剔除（距離 + 強度雙門檻）

在 CameraFrameContainer.java 中進行空間裁切：

紅外反射強度門檻（pclIr > 25）：直接剔除空氣中的微塵雜訊與暗處噪點。
物理空間距離門檻（0.2m < z < 1.2m）：強制只保留離鏡頭 20 公分至 120 公分 的人體點雲，瞬間將背後的天花板與背景牆壁剔除乾淨。

工序 3：`sample` 步長動態降採樣（砍掉 80% GPU 負擔）

全解析度下有 30.7 萬個點，如果全部塞給 GPU 繪圖，高通弱 GPU 會當場過熱卡頓。我們透過 xi += sample 進行隔點抽樣：

sample = 2：抽取約 7.6 萬點（約 6.5 萬有效人臉點）。
sample = 4：抽取約 1.9 萬點。

精確將每幀點數控制在 2~5 萬點，既維持了人臉五官的立體精細度，又解放了 GPU 80% 的算力！

工序 4：7-Float 頂點交錯排布（Stride = 28 bytes）與剛體座標變換

工控門禁機大多為直立安裝（直式螢幕 Portrait，例如 8 吋 800×1280），然而 ToF 感測器（如 Sony IMX516）在 PCB 硬體佈局受限於邊框寬度，通常採用 90° 橫置安裝（Landscape）。因此從相機解算出的感測器局部座標 $(x_{sensor}, y_{sensor}, z_{sensor})$，必須經過正交剛體旋轉映射至螢幕的世界座標系 $(worldX, worldY, worldZ)$。

為了讓 OpenGL 能夠以最高硬體頻寬連續讀取，每個點打包成 7 個連續 Float（7 x 4 = 28 bytes）：

// CameraFrameContainer.java
// 90° 逆時針剛體旋轉映射：(x,y) → (-y, x)，修正橫置感測器與直立螢幕的座標正交關係
float worldX = -y;
float worldY = x;
float worldZ = z;

outDepthResult[pointsCount * 7]     = worldX; // 世界空間座標 X
outDepthResult[pointsCount * 7 + 1] = worldY; // 世界空間座標 Y
outDepthResult[pointsCount * 7 + 2] = worldZ; // 世界空間座標 Z
outDepthResult[pointsCount * 7 + 3] = colorArray[0]; // R, G, B, A 顏色 (霓虹青藍)
outDepthResult[pointsCount * 7 + 4] = colorArray[1];
outDepthResult[pointsCount * 7 + 5] = colorArray[2];
outDepthResult[pointsCount * 7 + 6] = 1.0f;
pointsCount++;

工序 5：Direct Native 記憶體零 GC 管理

在 GlSurfacePclRender 初始化時，直接在 Native 堆外記憶體分配 ByteBuffer.allocateDirect()：

運作中每一幀直接透過 mTriangle1Vertices.put(outDepthResult) 覆蓋寫入。全程 0 次 Java 物件分配、0 次 GC 停頓，保障 30fps 極致絲滑。

三、極限加速：如何把 50ms 壓進 3ms？

在 TofRawToDepthNeon.cpp 裡，我們用了 3 大殺手鐧消滅 CPU 瓶頸：

1. Atan2 九九乘法表查表法（O(1) 記憶體定址）

計算 arctan2(Q, I) 需要跑昂貴的泰勒多項式展開（耗費 50100 個時脈）。我們預先把所有可能出現的 (Q, I) 組合計算成一張 gAtan2Table 查找矩陣。運算時直接翻表查答案，將耗時的三角函數消滅為 O(1) 的記憶體檢索（只需 12 個時脈）！

2. ARM NEON SIMD 向量並行（8 像素同時秒殺）

普通 CPU 暫存器一次只能算 1 個像素。ARM NEON 擁有 128-bit 向量暫存器，硬體在 1 個時脈週期 內同時載入 8 個像素的 A0, A1, A2, A3 進行並行相減（vsubq_u16），運算吞吐量直接暴增 8 倍！

3. 牛頓-拉弗森逼近開方（消滅除法與開根號硬體延遲）

每一幀 640×480 包含整整 307,200 個點，每個點都要算開方 $Z = \sqrt{A0^2 + A1^2 + A2^2 + A3^2}$。

為什麼純 CPU 純量開方（50ms）會讓相機崩潰？

在 Cortex-A53 核心上，標準 C 語言的 sqrtf() 走的是純量微指令，單次耗時高達 25 個時脈週期（Cycles）：
$$307,200 \times 25\text{ cycles} \approx 7,680,000\text{ cycles}$$
在 1.3GHz 處理器上，純開方運算理論時間就需要 5.91ms。加上 4 相位相減、座標映射三角函數、記憶體快取未命中（Cache Miss）與分支跳轉，真實單幀耗時飆至 48 ~ 52 ms，直接打翻 30fps（幀預算 33.3ms）的物理上限！

ARM NEON 牛頓-拉弗森向量管線（11.2ms）

我們改用牛頓-拉弗森公式求平方根倒數 $y \approx \frac{1}{\sqrt{v}}$：
$$y_{n+1} = y_n \cdot \left(\frac{3 – v \cdot y_n^2}{2}\right)$$

ARM NEON 硬體指令 vrsqrtsq_f32(a, b) 計算的正是 $\frac{3 – a \cdot b}{2}$。配合 128-bit 暫存器一條指令並行計算 4 個 float，迴圈次數直接除以 4（降至 76,800 次）：

// TofRawToDepthNeon.cpp: 牛頓-拉弗森向量逼近開方
inline static float32x4_t vsqrt(float32x4_t v) {
    float32x4_t r = vrsqrteq_f32(v);                     // 1. 硬體查表取初始倒數估計值
    float32x4_t step = vrsqrtsq_f32(vmulq_f32(r, r), v); // 2. 計算 (3.0 - r^2 * v) / 2.0
    r = vmulq_f32(r, step);                              // 3. 精煉估計值
    return vmulq_f32(v, r);                              // 4. 倒數還原為平方根：v * (1/sqrt(v)) = sqrt(v)
}

時脈收益：NEON 4-lane 跑 7.68 萬次，平均 5 個時脈算一組（約 38.4 萬時脈，指令時間不到 1ms）。加上 L1/L2 快取連續記憶體載入，總點雲解算時間精確收斂至 11.2ms，穩跑 30fps 即時活體防偽！

四、 OpenGL ES 3D 點雲即時渲染

解算出座標並打包為 7-Float 頂點後，在 GlSurfacePclRender.java 進行螢幕繪製：

// GlSurfacePclRender.java
// 綁定 Position (X, Y, Z) - Offset = 0, Stride = 28 bytes
aTriangleBuffer.position(0);
GLES20.glVertexAttribPointer(mPositionHandle, 3, GLES20.GL_FLOAT, false, 28, aTriangleBuffer);
GLES20.glEnableVertexAttribArray(mPositionHandle);

// 綁定 Color (R, G, B, A) - Offset = 3, Stride = 28 bytes
aTriangleBuffer.position(3);
GLES20.glVertexAttribPointer(mColorHandle, 4, GLES20.GL_FLOAT, false, 28, aTriangleBuffer);
GLES20.glEnableVertexAttribArray(mColorHandle);

// 呼叫 GL_POINTS 繪製空間粒子
GLES20.glDrawArrays(GLES20.GL_POINTS, 0, pointsCount);

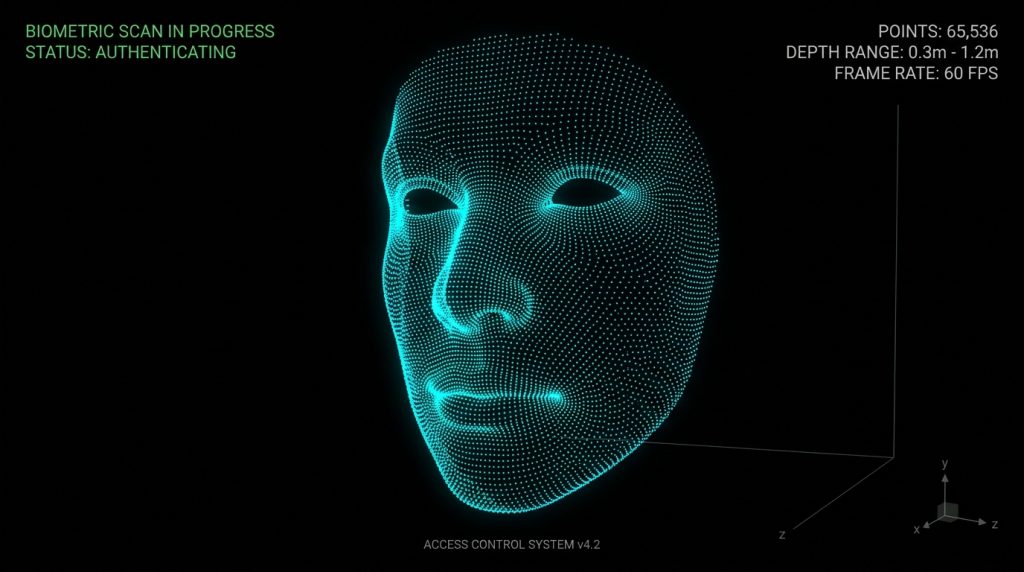

透過 Vertex Shader 中的 MVP 矩陣相乘，30 萬個點在螢幕上投射出隨手指滑動即時旋轉的 3D 人臉粒子。

點雲空間投影極限與收工

查表法是效能王道：不要讓 CPU 在高頻循環裡算三角函數，能查表的全部預算成矩陣。
算子融合與向量化：善用 ARM NEON vld4q 與牛頓逼近，消滅除法與開根號的管線阻塞。
記憶體交錯排布（Interleaved Stride）：對齊 GPU 快取行，配合 DirectBuffer 實現全鏈路 0-GC。

下一篇，我們把視野拉回工控網路世界：看一台掛在內網深處的門禁機，如何用 WebSocket 與 Protobuf 扛住斷網與高並行通訊！

感謝觀看，收工。
